Frame, Hood, Fenders, Seat, Front Wheels

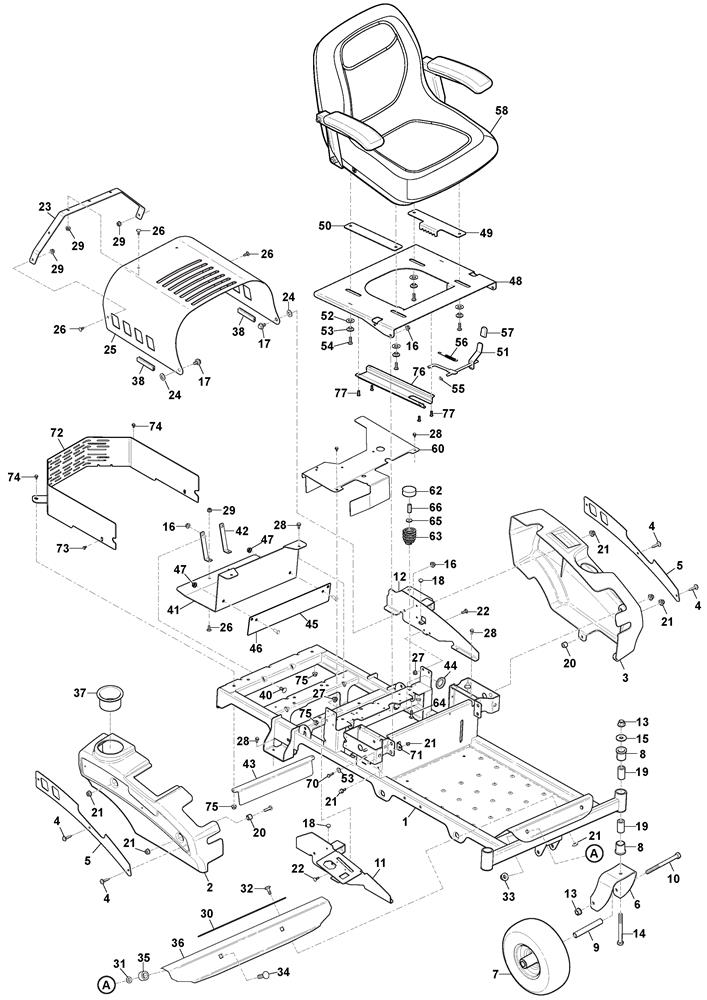

Frame, Hood, Fenders, Seat, Front Wheels assembly details for Stiga ZT 3107 T (2F1020611/S17) 2017 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
002118830128/0R/H MUDGUARD [GREY]£124.05 Add to
003118830129/0L/H MUDGUARD [GREY]£122.47 Add to
004118830173/0NYLON RIVET£2.71 Add to
005118830051/0FENDER PLATE [YELLOW]£44.48 Add to
006118830031/0WHEEL FORK [YELLOW]£92.95 Add to
007118830168/0WHEEL ASSEMBLY 11 x 4-5 [GREY]£137.42 Add to
008118830150/0FLANGED BUSH 1.00 x 1.25 x 1.50 x 1.5£9.28 Add to
009118830018/0WHEEL SPACER£28.82 Add to
010118830581/0WHEEL BOLT£12.55 Add to
011118830124/0R/H FENDER MOUNTING£35.71 Add to
012118830088/0L/H FENDER MOUNTING£35.71 Add to
013118830655/0NUT£12.05 Add to
014118830577/0BOLT£7.50 Add to
015118830614/0WASHER£5.21 Add to
016118830653/0NUT£5.21 Add to
017118830664/0BOLT£6.01 Add to
018118830176/0GROMMET 0.125 x 0.250£5.05 Add to
019118830020/0SPACER£26.54 Add to
020118830199/0BUSH 0.391 x 0.688 x 0.52£10.09 Add to
021118830679/0NUT£5.21 Add to
022118830594/0BOLT£2.71 Add to
023118830075/0HOOD BRACE [YELLOW]£37.09 Add to
024118830625/0WASHER£3.83 Add to
025118830110/0ENGINE HOOD [YELLOW]£167.33 Add to
026118830595/0BOLT£2.71 Add to
027118830632/0NUT£4.23 Add to
028118830326/0SELF-TAPPING SCREW£2.71 Add to
029118830654/0NUT£5.05 Add to
030118830059/0ADHESIVE GRIP (1" x 16" BLK)£4.23 Add to
031118830637/0NUT£2.71 Add to
032118830160/0CARRIAGE BOLT 0.31-18 x 0.7£2.71 Add to
033118830631/0NUT£4.78 Add to
034118830599/0BOLT£8.45 Add to
035118830079/0PIVOT SPACER£12.00 Add to
036118830077/0FOOT REST [YELLOW]£87.50 Add to
037118830143/0CUP HOLDER [GREY]£35.71 Add to
038118830172/0GROMMET£5.05 Add to
040118830597/0BOLT£2.74 Add to
041118830118/0HEAT SHIELD [GREY]£69.78 Add to
042118830119/0HEAT SHIELD BRACKET£15.54 Add to
043118830120/0GUARD£35.71 Add to
044118830178/0GROMMET 1.0 I.D x 1.38 O.D.£4.10 Add to
045118830134/0REAR CLUTCH GUARD [GREY]£20.99 Add to
046118830158/0HEX-HEAD BOLT .31-18 x .50£2.71 Add to
047118830161/0LOCK NUT .31-18£2.71 Add to
048118830093/0ADJUSTABLE SEAT PLATE£110.66 Add to
049118830094/0SEAT TRACK PLATE£16.91 Add to
050118830095/0SEAT SLIDE PLATE£12.00 Add to
051118830096/0SEAT LATCH LEVER£35.71 Add to
052118830618/0WASHER£5.05 Add to
053118830154/0FLANGED BUSH .32 x .500 x .344 x .880£7.23 Add to
054118830555/0SCREW£6.94 Add to
055118830641/0NUT£2.71 Add to
056118830196/0TENSION SPRING£14.18 Add to
057118830108/0SEAT LEVER GRIP£5.05 Add to
058118830127/0SEAT [STIGA]£463.60 Add to
060118830091/0FAN COVER£34.34 Add to
062118830019/0CAP£9.00 Add to
063118830191/0SEAT SPRING£39.05 Add to
064118830592/0CARRIAGE BOLT£2.71 Add to
065118830617/0WASHER£4.10 Add to
066118830633/0NUT£7.23 Add to
070118830561/0BOLT£4.52 Add to
071118830056/0SEAT STOP BRACKET£19.90 Add to
072118830133/0GUARD£35.58 Add to
073118830573/0BOLT£4.10 Add to
074118830566/0BOLT£2.87 Add to
075118830646/0NUT£3.28 Add to
076118830135/0SEAT SWITCH GUARD£12.68 Add to
077118830311/0RIVET£2.71 Add to
