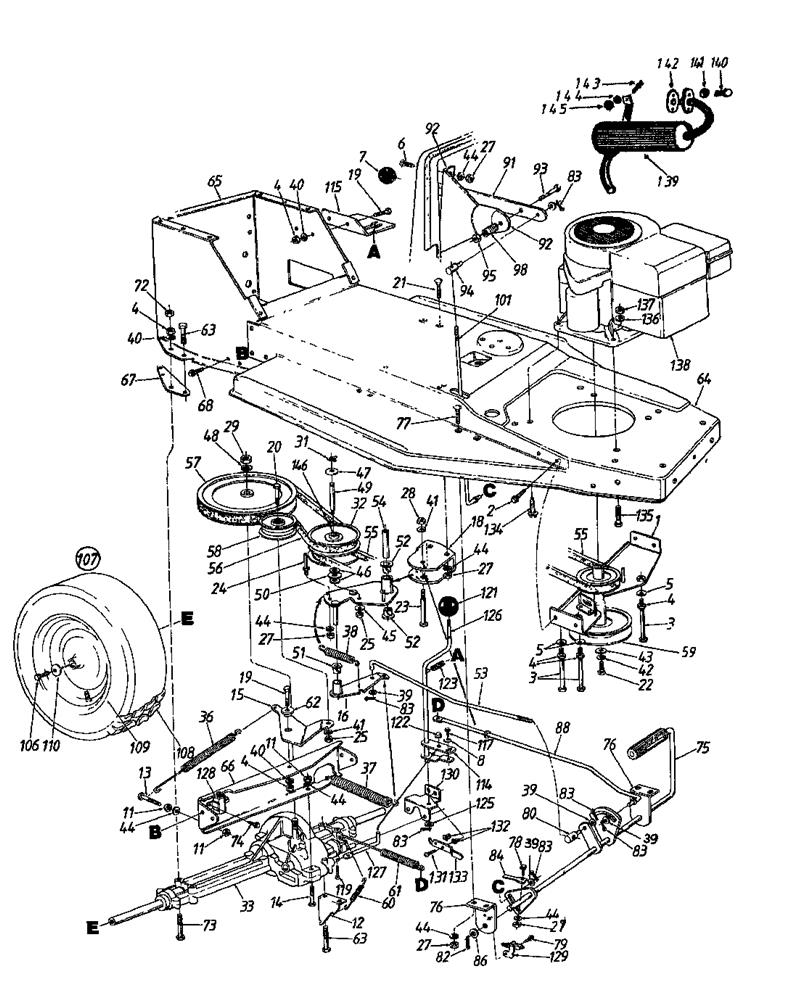

Drive system, Engine pulley, Pedal, Rear wheels

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
002710-0776ASCREW-HEX WASH HD£3.20 Add to
003710-0833SCREW-HEX£22.44 Add to
004712-3010NUT 5/16 x 18£2.77 Add to
005736-0242BELL WASHER£3.72 Add to
006710-0286SCREW£3.31 Add to
007720-0232KNOB:SHFT:1.60 OD X 1.56£6.72 Add to
008736-0270BELL WASHER£3.91 Add to
011712-0138NUT£3.03 Add to
012783-1325637HALTEWINKEL R CKZUGFEDER DECK£14.28 Add to
013710-0428NO LONGER AVAILABLEN/A POA
014710-0559NO LONGER AVAILABLEN/A POA
01515891CNO LONGER AVAILABLEN/A POA
01616352ANO LONGER AVAILABLEN/A POA
01816679SLEEVE BEARING 0.75X1.75X0.625£17.51 Add to
019710-3008HEX BOLT£3.03 Add to
020710-0539HHCS:3/8-24:1.75:GR5:STD£4.46 Add to
021710-0703SCR:CRG:1/4-20:.75:GR5£3.07 Add to
022710-0757HEX SCREW£7.96 Add to
023710-0937HEX BOLT 3/8-16 X 2.50" LG.£4.64 Add to
024711-1000BELT KEEPER£9.71 Add to
025712-0241HEX NUT 3/8-24£2.79 Add to
027712-0287NUT HEX£3.31 Add to
028712-0798HEX. NUT£7.61 Add to
029712-0922NO LONGER AVAILABLEN/A POA
031716-0114RING:RET:.56 DIA SHAFT£3.58 Add to
032717-0800APUL:DR:VARI SPD 5.06 DIA£236.50 Add to
033753-0537TRANSAXLE (SEE BREAKDOWN) 717-0775V£625.41 Add to
036732-0384EXT SPRING£15.79 Add to
037732-0459SPRING 6.7£15.10 Add to
038732-0568SPRING EXTENSION£5.45 Add to
039736-0117WASH:FLAT:.385 x.620 x.033£3.31 Add to
040736-0119LOCK WASHER 5/16£3.33 Add to
041736-0169L. WASHER£2.89 Add to
042736-0171WASHER£2.93 Add to
043736-0322FI-WASH£8.68 Add to
044736-0329L. WASHER£3.26 Add to
045736-0335WASH:THRST:.635 X 1.26 X .06£8.82 Add to
046736-0335WASH:THRST:.635 X 1.26 X .06£8.82 Add to
047736-0414WASHER£5.00 Add to
048736-0921WASHER:LOCK:1/2:REGULAR DUTY£2.98 Add to
049738-0569SHAFT V. PULLEY£39.36 Add to
050741-0405NO LONGER AVAILABLEN/A POA
051741-0419FLANGE BEARING (OBSOLETE)N/A
052741-0495FLANGED BRG.£8.22 Add to
053747-0688RodN/A POA
054750-0703SPACER .375 ID X .625 OD X 1.5£11.36 Add to
055754-0280ABELT£70.95 Add to
056754-0281BELT TRANS 620£53.72 Add to
057756-0374NO LONGER AVAILABLEN/A POA
058756-0643APUL IDLER FLAT 3.12£27.94 Add to
059756-0508PULLEY-ENGINE£110.31 Add to
060732-0303SPRING:EXTN:.375 x 3.18 LG£6.43 Add to
061732-0413EXT SPRING£12.22 Add to
062748-0234SHOULDER SPACER£5.43 Add to
063710-0176HHCS:5/16-18:2.75:GR5:STD£6.11 Add to
06416652FRAME-FRONT£171.78 Add to
06516715FRAME-RRN/A POA
06616715FRAME-RRN/A POA
06716659637PLATE-REINFORCEMENT£12.14 Add to
068710-0726HEX SCREW AB 5/16-12:0.750£3.19 Add to
072712-0158NUT, HEX CENTER LOCK, 5/16-18£9.35 Add to
073710-0189HHCS:5/16-18:3.00:GR5:STD£4.62 Add to
074710-1388SCREW£3.23 Add to
07516689BPEDAL ASSYN/A POA
07616691BBRACKET-MTG£5.86 Add to
078710-0597HEX SEMS SCREW£2.97 Add to
079710-0642SCREW-HEX HD TAP 4-20 x 7.5£3.68 Add to
080711-0198PIVOT BUSHING£12.12 Add to
082714-011N/A POA
083714-0507COTTER PIN 3/32 DIA£3.13 Add to
084732-0435NO LONGER AVAILABLEN/A POA
086736-0256WASHER:FL:.635 IDX.930 ODX.03£3.20 Add to
088747-0686ROD ASSY-BRAKEN/A POA
0911663N/A POA
09216693A5 SPEED SELECTOR BRKT.£12.00 Add to
093710-0698HEX BOLT 1/4-28 X 1.5" LG.£12.35 Add to
094711-0677FERRULE:5/16-18 x.312 DIA£13.47 Add to
095712-0117NUT:CTR LOCK:1/4-28:GR A£3.19 Add to
098732-0499COMPRESSION SPRING£4.38 Add to
101747-0675ANO LONGER AVAILABLEN/A POA
106710-0627HEX SCREW£3.32 Add to
107734-1424REAR WHEEL ASS'Y. COMP.£209.79 Add to
108734-1423TIRE ONLY£190.62 Add to
109734-1450NO LONGER AVAILABLEN/A POA
110736-0242BELL WASHER£3.72 Add to
11416476SHIFT LEVER ADJUSTING LINK£5.52 Add to
115861942T7SHIFT LEVER SPRING BRKT. 16482N/A POA
117710-0289HHCS:1/4-20:.50:GR2:STD£20.02 Add to
119714-0149BCOTTER PIN£3.58 Add to
121631-0009AKNOB:SHIFTER:3/8-16 THRD£9.83 Add to
122726-0231CUP-RETAINER£3.59 Add to
125736-0226WASHER:FLAT:.474 x.879 x.064£3.39 Add to
126747-0680ROD ASSY-SHIFT£42.39 Add to
127747-0685CLUTCH LINK (OBSOLETE) (OBSOLETE)N/A
128725-0465ASWITCH SAFETY RELEASE 090.65.421£30.37 Add to
129725-0577SICHERUNGSSCHALTER 090.90.040£26.54 Add to
13016695SUPPORT-SHIFT LEVERN/A POA
131710-0789C SINK AB S-TAP SCR. #8 X .50" LG.£2.69 Add to
132726-0206NO LONGER AVAILABLEN/A POA
133732-0420NO LONGER AVAILABLEN/A POA
134710-0502ASCR:TTSEMS:3/8-16:1.250:HXLWSH£7.56 Add to
135710-0672HHCS:5/16-24:1.25:GR5:STD£3.51 Add to
136736-0119LOCK WASHER 5/16£3.33 Add to
137712-3057NUT 5/16-24£3.00 Add to
140710-3008HEX BOLT£3.03 Add to
141736-0271WASHER£3.16 Add to
142721-0208EXHAUST GSKT 10 & 11 HP£5.80 Add to
143751-0424BOLT 092.15.556£7.36 Add to
144736-0119LOCK WASHER 5/16£3.33 Add to
145712-3010NUT 5/16 x 18£2.77 Add to
146741-0404BRG:NDL:.5625 IDx.7500x.5550£34.91 Add to
