TRANSMISSION (2)

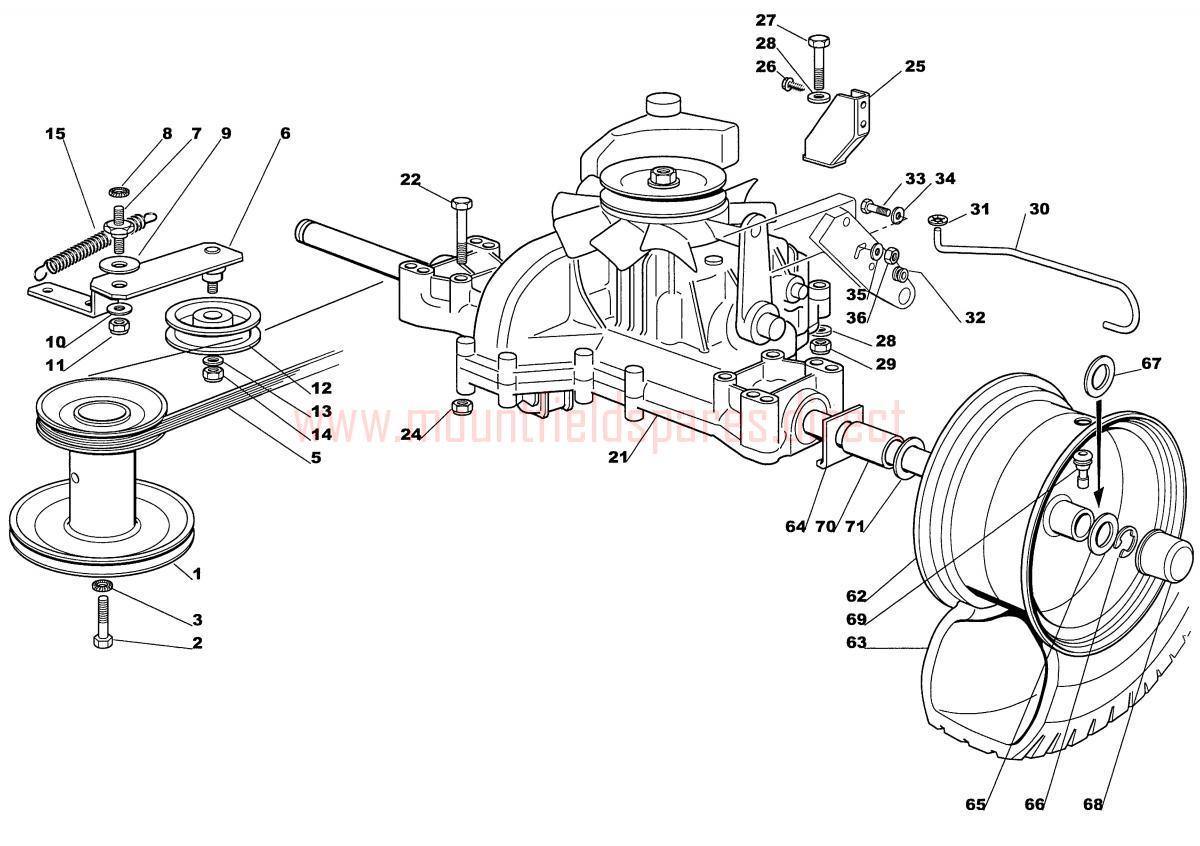

TRANSMISSION (2) assembly details for Mountfield 1228M-1228H 2006 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
0011136-2159-01Engine belt pulley (OBSOLETE)N/A
002112737310/0HEX-HEAD SCREW 7/16" x 2" 20 UNF£1.90 Add to
003120001173/0SPRING£4.01 Add to
005135061404/0TRANSMISSION BELT X13 P780£33.79 Add to
0061136-2193-01Tension lever (OBSOLETE)N/A
007127510096/0FULCRUM PIN£5.19 Add to
008112540260/0INNER TOOTHED WASHER M8£2.06 Add to
009322672151/0ANTI-FRICTION WASHER 12.2 x 30 x 0.8£1.91 Add to
010325670011/0ANTI-FRICTION WASHER 8.2 x 19 x 0.8£2.06 Add to
011112155010/0SELF-LOCKING NUT M8 A-LOK ACC.6S£2.47 Add to
012125601554/0PULLEY£26.18 Add to
013112523060/0WASHER M8 8.4 X 24 X 2£2.06 Add to
014112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0151136-0860-01Spring (OBSOLETE)N/A
021118400965/0HYDRO TRANSAXLE K46T - 7A646024410£1,403.85 Add to
022112793900/0HEX-HEAD SCREW M8 x 60£2.06 Add to
024112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0251136-2194-01Bracket (OBSOLETE)N/A
026112735122/0HEX-HEAD SELF-TAP SCREW 6.3 x 16£2.06 Add to
027112691200/0HEX-HEAD SCREW M8 x 45£2.06 Add to
028112521350/0WASHER M8 8.4 x 16 x 1.6£2.06 Add to
0301136-2150-01Lever (OBSOLETE)N/A
0311136-0603-01Snap ring (OBSOLETE)N/A
0321136-2062-01Fairlead (OBSOLETE)N/A
033112793301/0HEX-HEAD SCREW M8 x 25£2.06 Add to
062184044001/0REAR WHEEL RIM£75.25 Add to
0631136-1786-01TIRE TURF SAVER£113.82 Add to
0631136-1787-01TIRE DELI£120.11 Add to
064325670025/0SPACER WASHER TT£4.27 Add to
065125670005/2SPINDLE WASHER£3.69 Add to
066112001000/0CIRCLIP ID=15 TH=1.5£1.83 Add to
067125670006/0WASHER£2.06 Add to
068122110230/0HUB COVER£2.06 Add to
069125950000/0PNEUMATIC VALVE£5.73 Add to
070125160031/0WHEEL SPACER£3.69 Add to
