CHASSIS HANDLE

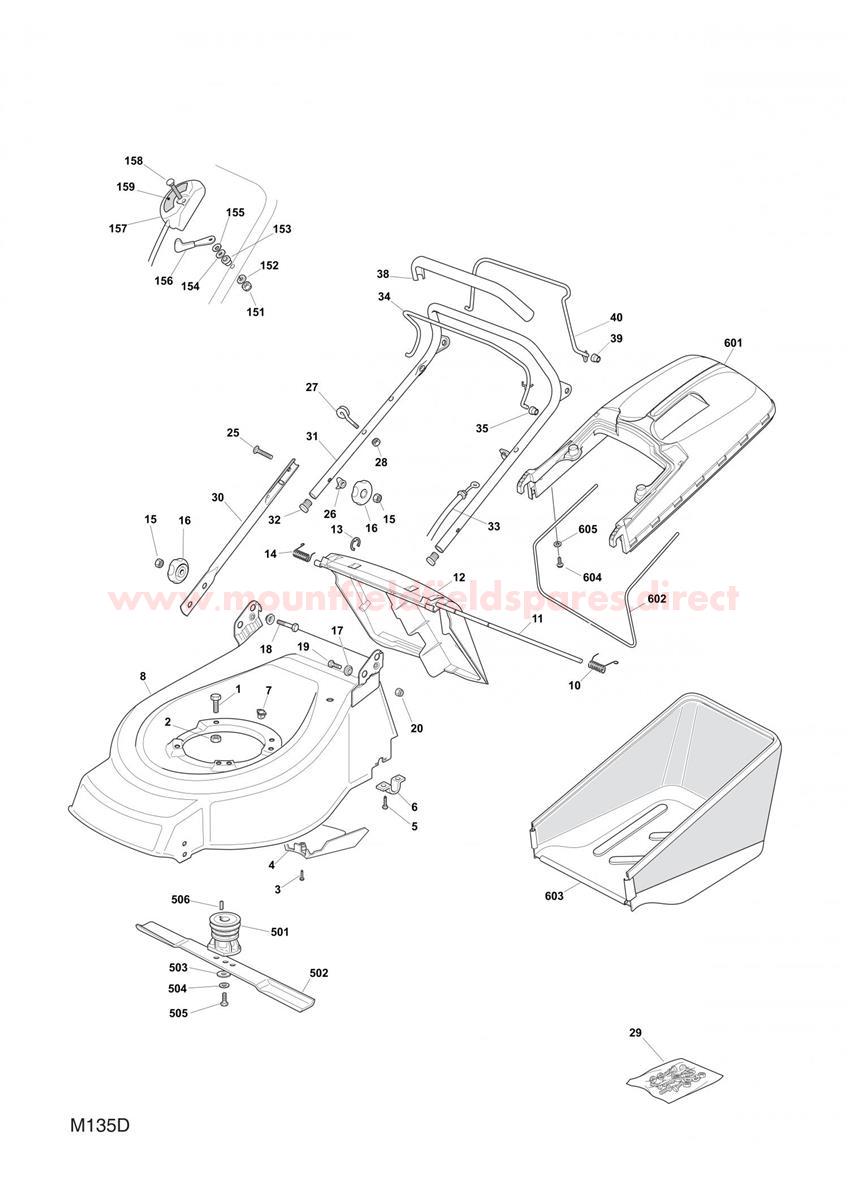

CHASSIS HANDLE assembly details for Mountfield 461R PD 462R PD 460R PD-ES SP484R (20100406) 2008 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001112691800/0HEX-HEAD SCREW M8 x 60£2.06 Add to
001112793701/0HEX-HEAD SCREW M8 x 30£1.76 Add to
002112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
002112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
003112727791/0CROSS-HEAD SCREW M6 x 20£0.79 Add to
004122060192/0BELT PROTECTION GUARD [TD/TDL 48]£6.01 Add to
005112731350/0SELF-TAP SCREW TE 5.5 x 19 UNI 6949 C15£2.06 Add to
007322291150/0RUBBER INSERT£2.06 Add to
008381002565/0STEEL DECK 46cm ROLLER [RED] (OBSOLETE)N/A
010122450420/1LH DEFLECTOR SPRING£2.06 Add to
011122517906/1DEFLECTOR ROD£3.96 Add to
012381008021/3DEFLECTOR ASSEMBLY [BLACK]£21.14 Add to
013112000930/0CIRCLIP D=6£0.79 Add to
014122450410/1RH DEFLECTOR SPRING£2.06 Add to
015112293202/0HEXAGONAL NUT M8 UNI 5588£2.06 Add to
016122399900/03 SPOKE HANDWHEEL [BLACK]£2.06 Add to
017322041955/0METAL HANDLE BUSH£2.06 Add to
018112793701/0HEX-HEAD SCREW M8 x 30£1.76 Add to
019112792610/0HEX-HEAD SCREW M8 x 16£2.02 Add to
020112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
025112819125/0CARRIAGE BOLT M8 x 55£0.79 Add to
026122680006/1PLASTIC WASHER£1.91 Add to
027122430309/0PULL CORD GUIDE£2.87 Add to
028112154330/0LOW SELF-LOCKING NUT M5£2.06 Add to
029381008642/0SCREW ASSEMBLY KIT-46R£28.90 Add to
030381006973/0LOWER HANDLE [BLACK] (OBSOLETE)N/A
031381006809/0UPPER HANDLE [GREY]£54.17 Add to
031381006989/0UPPER HANDLE BLACK CASTEL TR 4S£42.35 Add to
032118566116/0HANDLE CAP BLACK D=21£2.74 Add to
033181000611/0ENGINE BRAKE CABLE£14.32 Add to
033181000631/0ENGINE BRAKE CABLE L=1215£12.96 Add to
033181000641/0ENGINE BRAKE CABLE£15.13 Add to
034181003291/3ENGINE BRAKE LEVER£14.66 Add to
035122041966/0CONTROL LEVER BUSH£2.06 Add to
038122291050/0HANDLE GRIP [BLACK]£14.58 Add to
039322041965/1DRIVE LEVER BUSH£2.06 Add to
040181003288/1DRIVE CONTROL LEVER£12.00 Add to
151112291000/0HEXAGON NUT M5£2.06 Add to
152112581500/0WASHER M5£2.06 Add to
153122171005/0THROTTLE SPACER£2.06 Add to
154112521360/0WASHER M10 10.5 x 20 x 2£2.06 Add to
155112508100/0SPRING WASHER 10.2 x 20 x 0.8£2.06 Add to
156381007220/0THROTTLE LEVER£26.18 Add to
156381007279/1THROTTLE LEVER£2.06 Add to
157481007080/0THROTTLE CABLE£24.95 Add to
158112815000/0CARRIAGE BOLT M5 x 45£2.06 Add to
159114356702/0THROTTLE DECAL£2.06 Add to
15914356703/0Label (B&S) (OBSOLETE)N/A
501122465608/3BLADE BOSS D=25mm£11.34 Add to
501122465607/4BLADE BOSS D=22.2mm£10.09 Add to
503122160400/0SPRING WASHER 50 x 2 x 10.2£2.18 Add to
504112523080/0WASHER M10 11 x 30 x 2.5£2.06 Add to
505112735698/0HEX-HEAD SCREW 3/8" x 2"£2.02 Add to
506112139100/0WOODRUFF KEY 4 x 6.5 D=16 UNI6606 C40£2.06 Add to
506112139150/0WOODRUFF KEY D=25mm£2.14 Add to
601381486014/0GRASSCATCHER TOP-FULL INDICATOR [BLACK]£21.66 Add to
602122608527/0GRASSCATCHER FRAME£11.19 Add to
603181002227/0GRASSBAG-ROLLER [BLACK]£43.89 Add to
604112728680/0FLANGED SCREW D=5 x 25£2.06 Add to
605112523050/0WASHER M6 6.6 x 24 x 2£2.06 Add to
