Chassis Handle

Chassis Handle assembly details for Mountfield 460R-PD, 460R-PD-ES, 461R-PD (20100406) 2006 model

Parts list

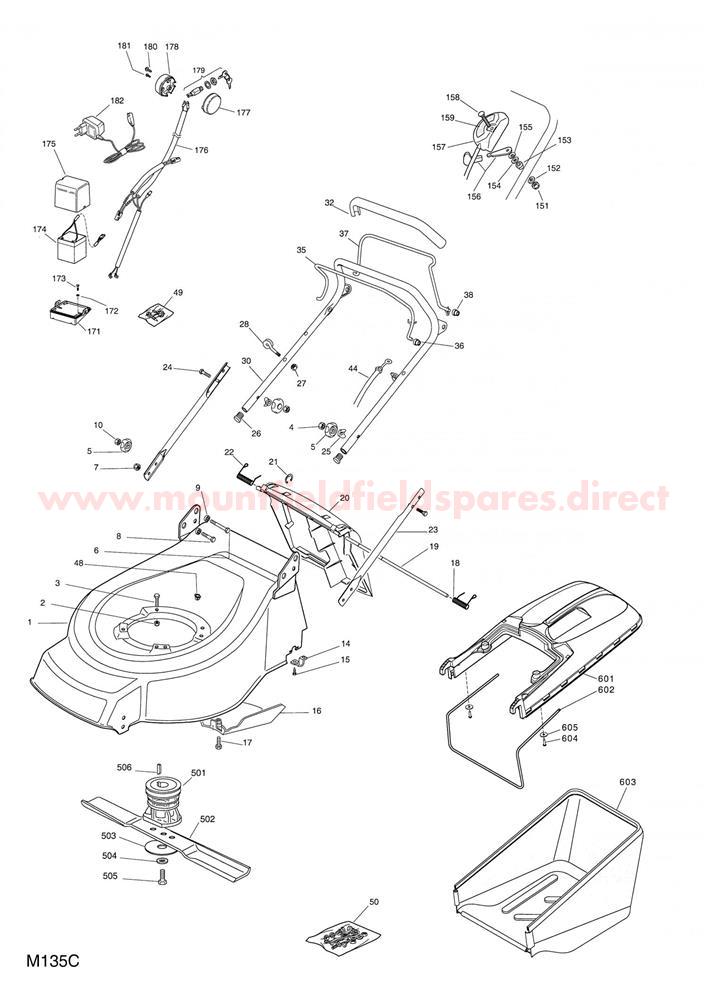

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001381002565/0STEEL DECK 46cm ROLLER [RED] (OBSOLETE)N/A
002112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
002112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
003112793701/0HEX-HEAD SCREW M8 x 30£1.76 Add to
003112793900/0HEX-HEAD SCREW M8 x 60£2.06 Add to
004112293202/0HEXAGONAL NUT M8 UNI 5588£2.06 Add to
005122399803/0KNOB£2.06 Add to
006112793701/0HEX-HEAD SCREW M8 x 30£1.76 Add to
008112792610/0HEX-HEAD SCREW M8 x 16£2.02 Add to
009322041955/0METAL HANDLE BUSH£2.06 Add to
010112293200/0HEXAGON NUT M8 UNI 5588 ACC.6S£2.06 Add to
014322545154/0AXLE CATCH PLATE£2.06 Add to
015112731350/0SELF-TAP SCREW TE 5.5 x 19 UNI 6949 C15£2.06 Add to
016122060195/0BELT PROTECTION GUARD CA48£5.19 Add to
017112728903/0SCREW£1.69 Add to
018122450420/1LH DEFLECTOR SPRING£2.06 Add to
019122517906/1DEFLECTOR ROD£3.96 Add to
020381008021/3DEFLECTOR ASSEMBLY [BLACK]£21.14 Add to
021112000930/0CIRCLIP D=6£0.79 Add to
022122450410/1RH DEFLECTOR SPRING£2.06 Add to
023381006973/0LOWER HANDLE [BLACK] (OBSOLETE)N/A
024112819125/0CARRIAGE BOLT M8 x 55£0.79 Add to
025122680006/1PLASTIC WASHER£1.91 Add to
026118566116/0HANDLE CAP BLACK D=21£2.74 Add to
027112154330/0LOW SELF-LOCKING NUT M5£2.06 Add to
028122430309/0PULL CORD GUIDE£2.87 Add to
032122291050/0HANDLE GRIP [BLACK]£14.58 Add to
035181003291/3ENGINE BRAKE LEVER£14.66 Add to
036122041966/0CONTROL LEVER BUSH£2.06 Add to
0371136-0745-01 Drive lever£18.03 Add to
038322041965/1DRIVE LEVER BUSH£2.06 Add to
044181000625/0ENGINE BRAKE CABLE L=1256£12.96 Add to
044181000631/0ENGINE BRAKE CABLE L=1215£12.96 Add to
048322291150/0RUBBER INSERT£2.06 Add to
050381008640/0PETROL ROLLER CA SCREW OUTFIT£27.51 Add to
151112291000/0HEXAGON NUT M5£2.06 Add to
153122171005/0THROTTLE SPACER£2.06 Add to
154112521360/0WASHER M10 10.5 x 20 x 2£2.06 Add to
155112508100/0SPRING WASHER 10.2 x 20 x 0.8£2.06 Add to
156381007279/1THROTTLE LEVER£2.06 Add to
157481007080/0THROTTLE CABLE£24.95 Add to
158112815000/0CARRIAGE BOLT M5 x 45£2.06 Add to
159114356703/0Label 1136-1884-01£4.60 Add to
171322785123/0BATTERY SUPPORT [BLACK]£5.32 Add to
172112521310/0WASHER M4 4.3 x 9 x 0.8£1.79 Add to
173112731590/0SELF-TAPPING SCREW 3.5 x 19£2.06 Add to
174118120064/0BATTERY 12V 4.5AH c/w FG20451 CABLE£47.97 Add to
175322109530/0BATTERY COVER£5.12 Add to
176118204192/3ELECTRIC START CABLE£41.16 Add to
177322722801/0RIGHT IGNITION COVER£1.91 Add to
178322722800/0LEFT IGNITION COVER£10.91 Add to
179118450051/0IGNITION SWITCH ASSEMBLY£18.74 Add to
180112728702/0SELF-TAP SCREW WN1451 K50 x 40£2.06 Add to
181112728691/0SELF-TAP SCREW WN1411 KA40 x 16£2.14 Add to
182118204121/1LCBATTERY CHARGER CB03 UK£32.99 Add to
501122465607/4BLADE BOSS D=22.2mm£10.09 Add to
502181004346/3BLADE 46CM£13.66 Add to
503122160400/0SPRING WASHER 50 x 2 x 10.2£2.18 Add to
504112523080/0WASHER M10 11 x 30 x 2.5£2.06 Add to
505112735698/0HEX-HEAD SCREW 3/8" x 2"£2.02 Add to
506112139100/0WOODRUFF KEY 4 x 6.5 D=16 UNI6606 C40£2.06 Add to
601381486014/0GRASSCATCHER TOP-FULL INDICATOR [BLACK]£21.66 Add to
602122608527/0GRASSCATCHER FRAME£11.19 Add to
603181002227/0GRASSBAG-ROLLER [BLACK]£43.89 Add to
604112728690/0SELF-TAP SCREW KA50 x 25£0.79 Add to
605112523050/0WASHER M6 6.6 x 24 x 2£2.06 Add to
