CHASSIS

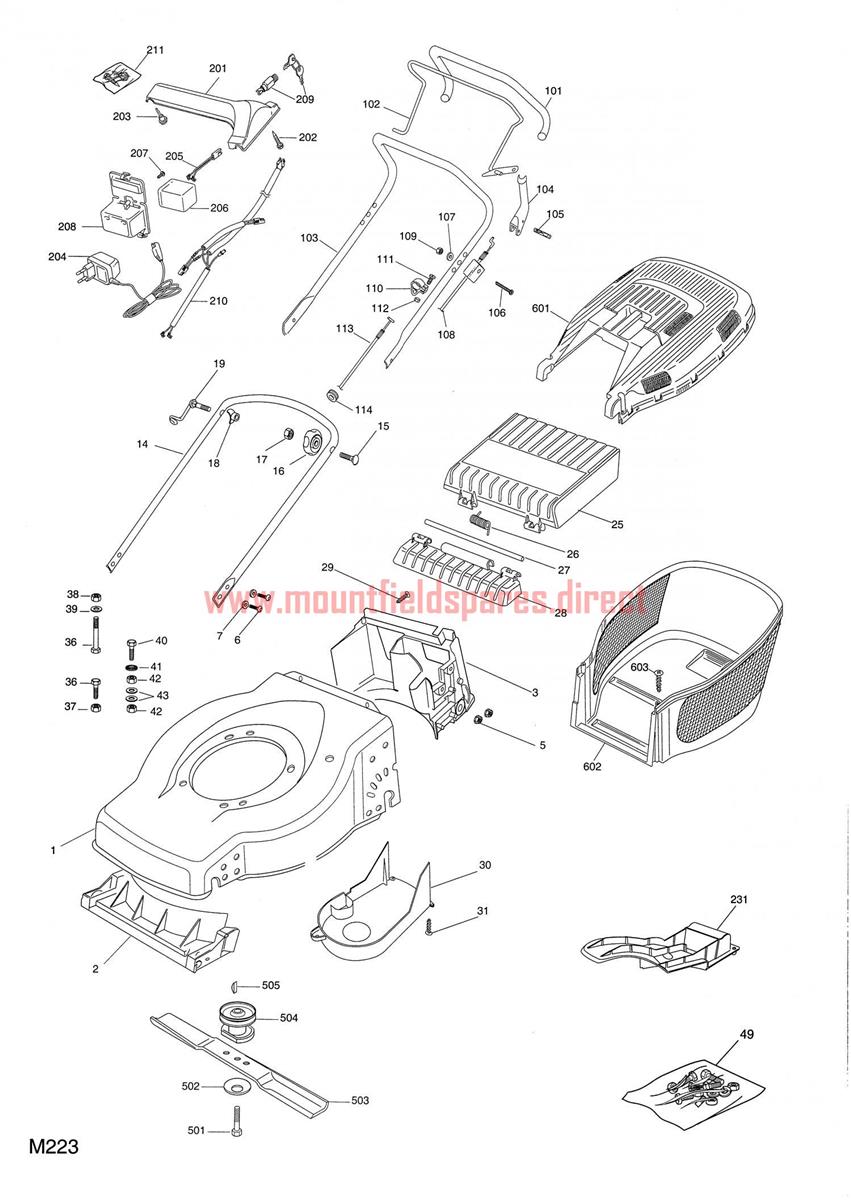

CHASSIS assembly details for Mountfield SP470ES 2005 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
00181002709/0Chassis-grey (OBSOLETE)N/A
002322108271/0PLASTIC FRONT BAFFLE£13.91 Add to
003322108272/2PLASTIC REAR BAFFLE£19.22 Add to
005122131750/0NUT M8£2.06 Add to
006112793102/0SCREW TE M8x20 UNI 5739 ACC.8.8£2.06 Add to
007112521350/0WASHER M8 8.4 x 16 x 1.6£2.06 Add to
014381006686/0LOWER HANDLE£48.48 Add to
015112819201/0CARRIAGE BOLT M8 x 60£3.15 Add to
016122399900/03 SPOKE HANDWHEEL [BLACK]£2.06 Add to
017112293200/0HEXAGON NUT M8 UNI 5588 ACC.6S£2.06 Add to
018122680006/1PLASTIC WASHER£1.91 Add to
019181003801/1BOLT/PULL CORD GUIDE£3.44 Add to
025322600099/2DEFLECTOR [BLACK]£5.19 Add to
026122450431/0DEFLECTOR SPRING£7.78 Add to
027122517858/0DEFLECTOR ROD£5.73 Add to
028322785136/1DEFLECTOR SUPPORT [BLACK]£3.69 Add to
0299838-9516-12SCREW K50 x 16£2.47 Add to
030322060212/0BELT PROTECTION GUARD ES46£8.57 Add to
036112793701/0HEX-HEAD SCREW M8 x 30£1.76 Add to
037112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
038112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
040112775000/0SCREW M8 x 40£2.06 Add to
041112540060/0SERRATED LOCK WASHER M8£2.06 Add to
043122671651/0WASHER 8.3 x 22 x 2£2.32 Add to
049381008648/1SCREW ASSEMBLY KIT£13.91 Add to
10122291057/0HANDLE KNOB£10.83 Add to
1021136-1409-01Control lever (OBSOLETE)N/A
103381006578/1UPPER HANDLE [BLACK]£47.00 Add to
104322321700/1ENGINE BRAKE LEVER [RED]£3.44 Add to
105112645710/0ROLL PIN D=6 x 32£2.47 Add to
106112674700/0SCREW M6 X 35£2.06 Add to
107112521330/0WASHER M6 6.4 x 12 x 1.6£2.06 Add to
108181000681/0ENGINE BRAKE CABLE£14.45 Add to
109112292100/0HEXAGON NUT M6£1.47 Add to
110322806521/0DRIVE CABLE SUPPORT£2.18 Add to
111112769616/0SCREW M6 x 16£5.71 Add to
113381000658/0CLUTCH DRIVE CABLE£30.26 Add to
114118564520/1GROMMET£5.19 Add to
201422120164/0BLACK DASHBOARD NP/T£34.35 Add to
202112728460/0SELF-TAPP.SCREW 4.8X38 UNI 6954£2.06 Add to
20322943006/0DASHBOARD RIGHTSIDE FIXING SCREW TD2009£3.64 Add to
2041136-1321-01Charger (OBSOLETE)N/A
205122063002/2BATTERY CABLE£12.27 Add to
2061136-1398-01Battery (OBSOLETE)N/A
207112728691/0SELF-TAP SCREW WN1411 KA40 x 16£2.14 Add to
208322109533/0BATTERY HOLDER£14.58 Add to
2099400-0186-00Starting switch assy (OBSOLETE)N/A
210118204192/3ELECTRIC START CABLE£41.16 Add to
2111136-1887-01Screw set-dashboard (OBSOLETE)N/A
231322140226/0MULCHING PLUG [ES 46]£21.40 Add to
501112735698/0HEX-HEAD SCREW 3/8" x 2"£2.02 Add to
502112369600/0SPRING WASHER 10.5 x 23 x 2.5£4.52 Add to
503181004121/0BLADE 45cm£13.77 Add to
504381003381/0BLADE BOSS (OBSOLETE)N/A
505112139100/0WOODRUFF KEY 4 x 6.5 D=16 UNI6606 C40£2.06 Add to
601322486126/0UPPER GRASSTOP [RED]£54.79 Add to
602322486128/0LOWER GRASSBOX [BLACK]£32.92 Add to
