CHASSIS

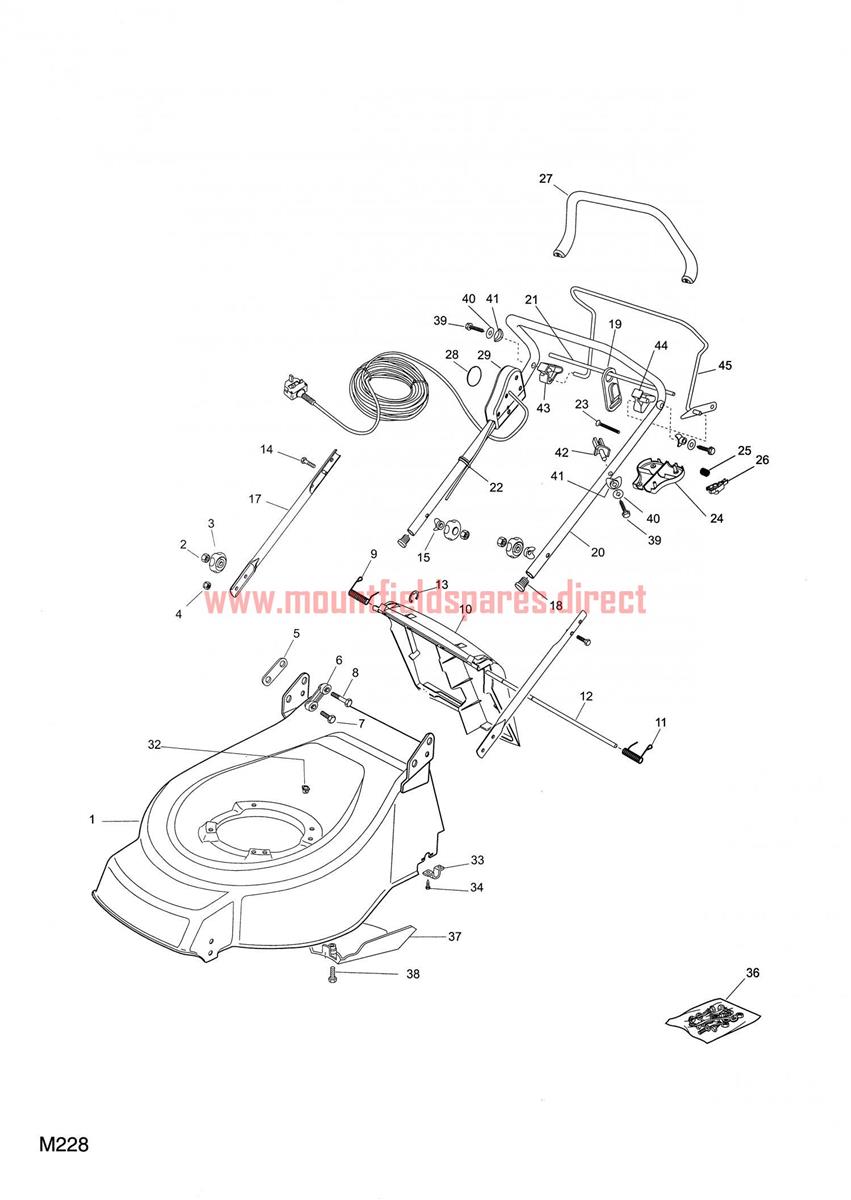

CHASSIS assembly details for Mountfield 46R HP 2005 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001381002565/0STEEL DECK 46cm ROLLER [RED] (OBSOLETE)N/A
002112293200/0HEXAGON NUT M8 UNI 5588 ACC.6S£1.96 Add to
003122399900/03 SPOKE HANDWHEEL [BLACK]£1.96 Add to
004112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£1.96 Add to
005122551574/0HANDLE PLATE£4.59 Add to
006122551575/0INSIDE PLATE£1.96 Add to
007112793300/0HEXAG-HEAD SCREW 2009£3.82 Add to
0089997-0840-16SCREW M6S M8 x 40£1.96 Add to
009122450410/1RH DEFLECTOR SPRING£1.96 Add to
010381008021/3DEFLECTOR ASSEMBLY [BLACK]£20.13 Add to
011122450420/1LH DEFLECTOR SPRING£1.96 Add to
012122517906/1DEFLECTOR ROD£3.77 Add to
013112000930/0CIRCLIP D=6£0.75 Add to
014112819125/0CARRIAGE BOLT M8 x 55£0.75 Add to
015122680006/1PLASTIC WASHER£1.82 Add to
017381006973/0LOWER HANDLE [BLACK] (OBSOLETE)N/A
018118566116/0HANDLE CAP BLACK D=21£2.61 Add to
019MX483CABLE CLEAT£6.85 Add to
020381006604/0UPPER HANDLE£30.59 Add to
020381007037/1UPPER HANDLE£50.88 Add to
0211136-1818-01Rod (OBSOLETE)N/A
022122192000/1CABLE CLAMP£1.82 Add to
023M046-0425SCREW£3.82 Add to
024322785144/1LEFT HAND SWITCH SUPPORT COVER£3.00 Add to
025122450115/0SPRING£1.96 Add to
026322230350/2LEFT FULCRUM PIN£2.21 Add to
0271136-1827-01Motor brake lever (OBSOLETE)N/A
0281136-1820-01Protection (OBSOLETE)N/A
029381600548/0SWITCH + CABLE ASSEMBLY UK [15M]£87.22 Add to
032322291150/0RUBBER INSERT£1.96 Add to
033322545154/0AXLE CATCH PLATE£1.96 Add to
034112731350/0SELF-TAP SCREW TE 5.5 x 19 UNI 6949 C15£1.96 Add to
036381008666/0SCREWS OUTFIT TD ROLLER ELECTRIC£20.28 Add to
037122060192/0BELT PROTECTION GUARD [TD/TDL 48]£5.72 Add to
038112727791/0CROSS-HEAD SCREW M6 x 20£0.75 Add to
039112735103/0SELF-TAP SCREW 6.3 x 45£1.82 Add to
040112523040/0WASHER M6 6.6 x 18 x 1.6£1.96 Add to
042122806520/0THREAD TIGHTENER SUPPORT R/TD 430 TR£2.61 Add to
0431136-1424-01Holder-R.N. (OBSOLETE)N/A
0441136-1425-01Holder-L.H. (OBSOLETE)N/A
045181001245/1DRIVE CONTROL LEVER LAWNM. ELEC. TR£25.97 Add to
