Engine

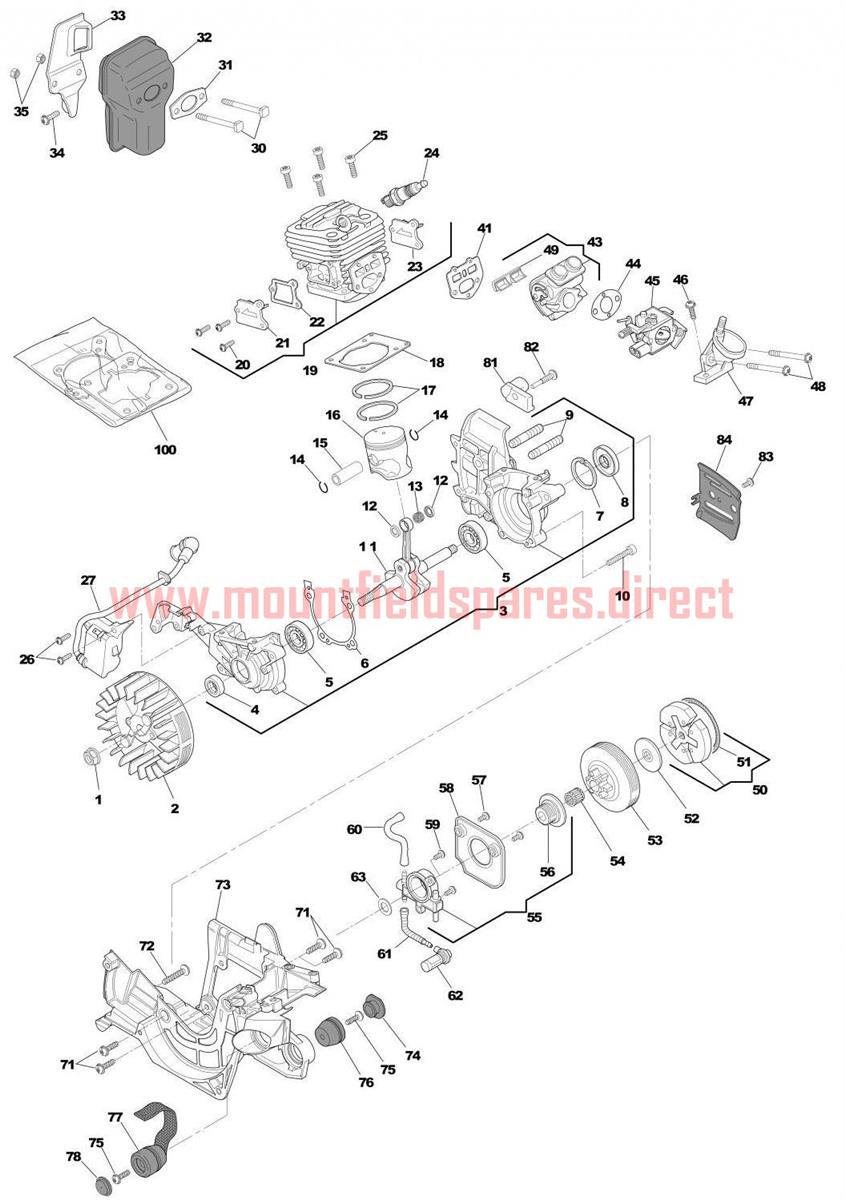

Engine assembly details for Mountfield MC 4016 2010 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001123120004/0FLYWHEEL NUT£4.01 Add to
002383880002/0FLYWHEEL ASSEMBLY MS 402-442£46.61 Add to
0036995281Crankase Ass.Y£112.16 Add to
0046995278Seal Ring£8.23 Add to
0056995277Bearing£8.23 Add to
0066995283GASKET KIT£18.27 Add to
0076995255Elastic Ring£4.01 Add to
0086995257Seal Ring£7.14 Add to
0096995028STUD£2.74 Add to
0106995276Screw£4.01 Add to
0116995314Crankshaft£100.38 Add to
0126995265Washer£8.27 Add to
0136995304Bearing£12.39 Add to
0146995256PISTON PIN CIRCLIP£1.79 Add to
0156995313PISTON PIN£25.47 Add to
0166995287PISTON 848C5041A1 -RIC£30.17 Add to
0176995258PISTON RING£19.22 Add to
0196995284CYLINDER ASSEMBLY£191.06 Add to
020123878020/0TORX SCREW M4 x 10£1.79 Add to
0216995320Cover£6.58 Add to
0226995322Gasket£5.80 Add to
0236995321Cover£6.58 Add to
024123051000/0SPARK PLUG-CHAMPION RZ7C£5.21 Add to
0256995319Screw£4.01 Add to
026123878021/0TORX SCREW M4 x 14£1.79 Add to
027383044000/0IGNITION COIL£54.79 Add to
030123878028/0Screw£4.01 Add to
031123280012/0Gasket£5.80 Add to
032183740000/0MUFFLER ASSEMBLY CS 402-442£17.81 Add to
033323140055/0Deflector£6.11 Add to
034123878022/0Screw£4.01 Add to
0352432040NUT M5£1.79 Add to
041123280015/0CYLINDER GASKET£1.79 Add to
043383073500/0INTAKE MANIFOLD£57.52 Add to
044123280011/0GASKET£2.18 Add to
045123054015/0CARBURATORE WALBRO WT-899 MS 402/4222009£81.99 Add to
045123054016/0Carburettor£83.57 Add to
046123878024/0TORX SCREW 5 x 18£1.79 Add to
047323073503/0AIR FILTER MANIFOLD CS 402-442£5.76 Add to
048123878019/0Screw£4.01 Add to
049323275015/0Gasket£5.36 Add to
050383215001/0CLUTCH ASSEMBLY CS402-442£54.01 Add to
051123430566/0SpringN/A POA
052323657006/0Sprocket Washer£4.01 Add to
053323050003/0Drum Ass'Y, ClutchN/A POA
054123235000/0NEEDLE BEARING K10 x 13 x 13£3.15 Add to
055383594502/0OIL PUMP [NOT ADJUSTABLE]£49.12 Add to
055383594503/0OIL PUMP [ADJUSTABLE-SCREW]£58.25 Add to
056323878026/0WORM£11.19 Add to
058323109524/0Cover Pump£5.66 Add to
060323867005/0PIPE£2.06 Add to
061323867004/0PIPE£3.69 Add to
062323220002/0OIL FILTER CS 402-442£9.96 Add to
063323652503/0Washer£4.01 Add to
073323057003/0ENGINE COVER CS 402-442£15.94 Add to
074323790010/0Cap£5.66 Add to
076323275008/0SHOCK ABSORBER£4.37 Add to
077323275009/0Shock AbsorberN/A POA
078323790011/0Cap£5.66 Add to
081323202000/0Chain Guard£5.80 Add to
082123878018/0Screw£4.01 Add to
084323311005/0Plate£6.22 Add to
1006995283GASKET KIT£18.27 Add to
