Engine

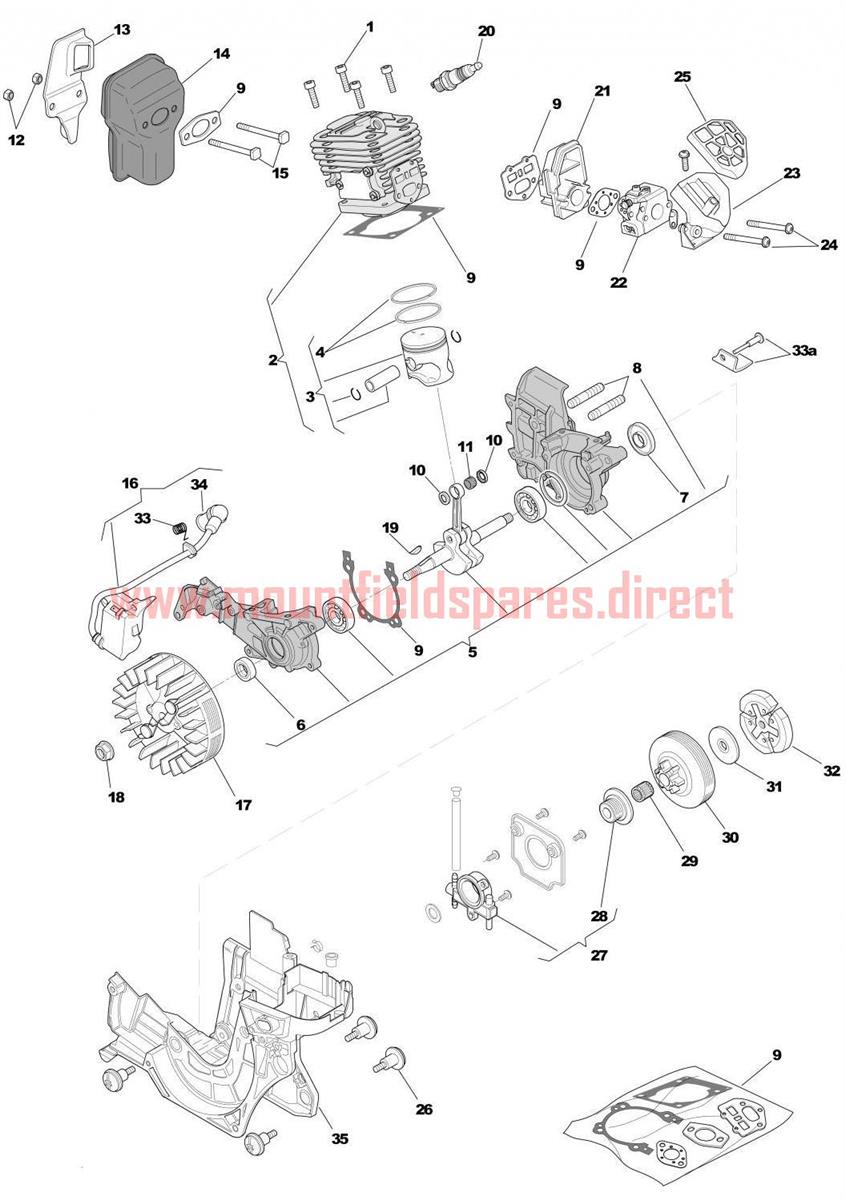

Engine assembly details for Mountfield MC 3514 2010 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001183878032/0Screw£4.01 Add to
002183070002/0CYLINDER-PISTON ASSEMBLY£88.85 Add to
003183590002/0PISTON ASSEMBLY£37.08 Add to
004183303509/0PISTON RING KIT£7.10 Add to
005183275300/0Short Block Engine£110.27 Add to
006119035154/0SEAL RING£2.47 Add to
007119035155/0Seal Ring£5.88 Add to
008123878031/0STUD BOLT£2.23 Add to
009183303508/0CYLINDER GASKET KIT£28.90 Add to
010123652504/0Washer£4.01 Add to
011123235002/0NEEDLE BEARING£4.52 Add to
0122432040NUT M5£1.79 Add to
013123140056/0DEFLECTOR£6.55 Add to
014183740001/0MUFFLER£62.97 Add to
015123878028/0Screw£4.01 Add to
016123044003/0Electronic CoilN/A POA
017183880003/0FLYWHEEL ASSY£26.18 Add to
018112154200/0NUT M8£1.79 Add to
019123072000/0Flywheel Key£4.01 Add to
020123051000/0SPARK PLUG-CHAMPION RZ7C£5.21 Add to
021123073504/0INTAKE MANIFOLD£4.52 Add to
022123054017/0CARBURETTOR£98.40 Add to
023123073505/0Intake Manifold Assy£11.13 Add to
024123878019/0Screw£4.01 Add to
025123220004/0AIR FILTER£4.03 Add to
026123878033/0Screw£4.01 Add to
027183594504/0OIL PUMP£25.53 Add to
028123878030/0Worm (OBSOLETE) (OBSOLETE)N/A
029123235001/0NEEDLE BEARING 10X13X13£5.12 Add to
030123050004/0Clutch DrumN/A POA
031123657008/0WASHER£1.91 Add to
032183215002/0CLUTCH£23.54 Add to
0333657050SPARK PLUG SPRING£3.83 Add to
0343748880SPARK PLUG CAP£2.47 Add to
035123057004/0CRANKCASE£15.24 Add to
33a183303510/0Chain Guard£6.85 Add to
