CHASSIS

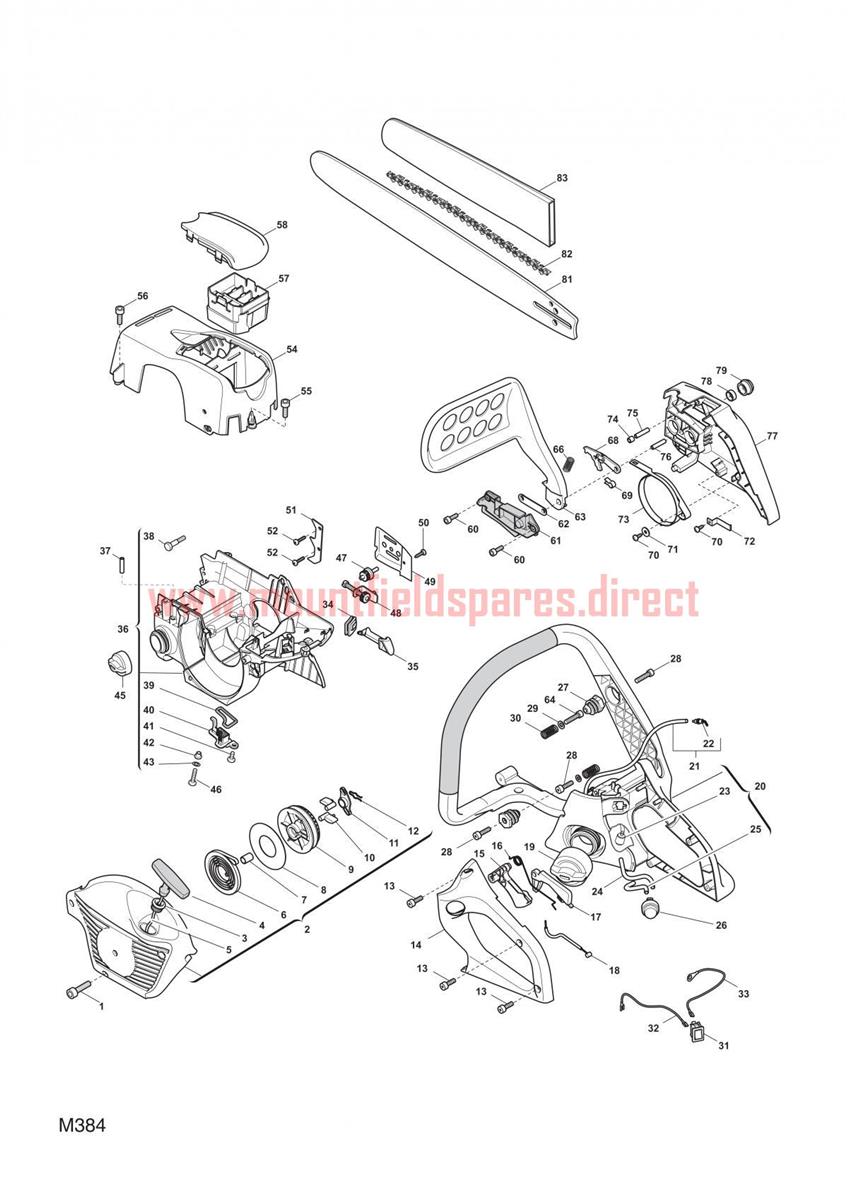

CHASSIS assembly details for Mountfield MC487 2007 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
0012123030TORX SELF-THREAD SCREW£1.79 Add to
00283058005/0Carter Assy Red£70.17 Add to
0033611290Bushing£5.91 Add to
0043749437Starter Handle£7.19 Add to
0053784030RECOIL ROPE£2.47 Add to
0064611480STARTER SPRING£9.00 Add to
0073623590STARTING CASE BUSHING VIP£1.79 Add to
0083723640SPRING DISC£4.52 Add to
0093750130STARTING PULLEY 360370390410£4.78 Add to
0103750080STARTER HOOK (OBSOLETE)N/A
0113750140STARTER HOOK GUIDE£3.69 Add to
0123657480Retainer£4.01 Add to
0132123100SCREW M4 8 x 13£1.79 Add to
01423109506/0Handle Cover£9.66 Add to
0153743587THROTTLE LEVER£3.83 Add to
0163654440/1SPRING£5.86 Add to
0173743597SAFETY LEVER£2.06 Add to
01823066002/0Cable, Trottle£11.56 Add to
01983790000/0Fuel Tank-Cap Ass.Y£12.19 Add to
02083300003/0HandleN/A POA
0214253580Fuel Tube Assy (OBSOLETE) (OBSOLETE)N/A
0224253680BREATHER VALVE ASSEMBLY£4.52 Add to
0238783140/1Intake fuel filterN/A POA
02423867000/0Air Purge Line£6.17 Add to
0253786180Air Purge Line£5.91 Add to
02623018000/0AIR PURGE 2009£43.32 Add to
02723790003/0Welch Plug£6.27 Add to
0292312090FLAT WASHER D=5 x 10 x 1£1.79 Add to
03023430555/0Spring£6.92 Add to
031118800202/0EXTINCTION SWITCH£2.18 Add to
03223065007/0Stop Wire£5.66 Add to
0333211380Earth Cable£5.66 Add to
03423275002/0Grommet£7.30 Add to
03523315059/0Choke Lever£5.91 Add to
03683057000/0Crankase Ass.Y£125.52 Add to
0374353090/1Tube Ass.Y For Oil Breather£6.20 Add to
0382112460/1Screw£4.01 Add to
03923280002/0Gasket£6.14 Add to
04023520000/0Oil Filter Assy£6.17 Add to
04223044201/0Bushing£5.80 Add to
04583790001/0Tank Cap£12.54 Add to
0462135060TORX SCREW M5 x 25£2.00 Add to
04723510091/0Pin£23.54 Add to
04883810000/1Chain TensionerN/A POA
04923311001/0Bar Plate£6.55 Add to
0502123060SELF-THREAD SCREW£1.79 Add to
05123026000/0Spike£12.98 Add to
05423087004/0CYLINDER AIR CONVEYOR 430-480 2008£23.32 Add to
05723220000/0Air Filter£24.41 Add to
05823109504/0Cover£7.64 Add to
06123109505/0Cover£9.46 Add to
0623614490BRAKE BLADE PLATE£2.74 Add to
06383455001/0HAND-GUARD 2009£25.50 Add to
0642135040TORX SCREW M5 x 18£1.79 Add to
06623430553/0Spring£6.38 Add to
0684252310CHAIN BRAKE LEVER£17.04 Add to
0693614780Spring£7.19 Add to
0712312100FLAT WASHER D=4X12X1,5£1.79 Add to
0723612400Plate£6.01 Add to
07323448000/0BRAKE BAND 2009£18.81 Add to
0742382100Bushing£7.19 Add to
07512622630/0Needle£4.01 Add to
0763180390Pin£4.01 Add to
07723059007/0CLUTCH HOUSING RED 2008£19.55 Add to
0783643000BUSHING£2.74 Add to
0792670270CLUTCH CASE BAR NUT ES360700£3.15 Add to
08123900101/0Guide Bar 18" "18"" 325"" .050"" (1.3 mm)"£63.23 Add to
0821519-9002-72Chain (72E) 95VP (0.325")£34.65 Add to
0834181497BIG NEUTRAL CHAIN COVER£3.89 Add to
